Zu den u.g. Endlageneinstellung, finden Sie jeweils passende Youtube-Links:

Die beigefügten Youtube-Links gelten für io und RTS Oximo-Antriebe.

1. beide Endlagen fixe Positionen:

Oximo io - Einstellung Endlagen Fix | Somfy

2. beide Endlagen auf Drehmoment:

Oximo io - Einstellung der Endlagen auf Drehmoment | Somfy

3. obere Endlage fix und untere auf Drehmoment:

Oximo io - Einstellung Endlagen oben Fix, unten Drehmoment | Somfy

4. untere Endlage fix und obere Endlage auf Drehmoment:

Oximo io - Einstellung Endlagen oben Drehmoment, unten Fix | Somfy

Anleitung:

Wenn der Motor im Bedienmodus ist (kurzer Tastendruck ergibt einen durchgängigen Fahrbefehl), müssen Sie ihn erst auf Werkseinstellung zurücksetzen, bevor Sie ihn neu programmieren können. Wenn dies nicht der Fall ist können Sie direkt bei Punkt B beginnen.

A. Zurücksetzen auf Werkseinstellung:
Achtung: FALLS SICH MEHRERE MOTOREN AN EINER SICHERUNG BEFINDEN, BITTE UNBEDINGT SCHRITT 2 BEACHTEN!

Doppelte Spannungsunterbrechung: Strom für 2 Sek. AUS – 10 Sek. AN – 2 Sek. AUS – wieder AN
Alle anderen Motoren, die ebenfalls von der doppelten Spannungsunterbrechung nicht zurückgesetzt werden sollen müssen davor vom Strom getrennt werden. Falls dies nicht möglich ist, bei allen anderen Motoren die my-Taste drücken bis der Behang wippt.
PROG-Taste gedrückt halten, bis der Motor, der zurückgesetzt werden soll zweimal wippt (ca. 10 Sek.)

B. Programmierung der Endlagen
Hinweis: Bitte beachten Sie, dass immer nur ein Motor einzeln eingelernt werden kann.
Es gibt unterschiedliche Möglichkeiten Ihren Oximo zu programmieren. Bitte wählen Sie die für Ihre Einbausituation passende Programmierung aus. Wenn Ihnen Ihre Einbausituation nicht bekannt ist sollten Sie beide Endlagen fix auswählen.

1. Anleitung - beide Endlagen fixe Position:

Aufwecken mit AUF + AB gleichzeitig, bis der Behang wippt
Drehrichtung prüfen
Falls die Drehrichtung falsch ist, mit der my-Taste ändern. Dazu gedrückt halten, bis der Behang wippt
Obere Endlage: anfahren und mit my + AB-Taste gleichzeitig drücken und speichern
my-Taste kurz drücken. Der Behang stoppt
Untere Endlage: anfahren und mit my + AUF-Taste gleichzeitig drücken und speichern
my-Taste kurz drücken. Der Behang stoppt
my-Taste gedrückt halten, bis der Behang wippt
PROG-Taste kurz drücken (ca. 0,5 Sek.), der Behang wippt

2. Anleitung - beide Endlagen auf Drehmoment:

Aufwecken mit AUF + AB gleichzeitig, bis der Behang wippt
Drehrichtung prüfen
Falls die Drehrichtung falsch ist, mit der my-Taste ändern. Dazu gedrückt halten, bis der Behang wippt
Drücken Sie erneut AUF + AB gleichzeitig, bis der Behang wippt
my-Taste gedrückt halten, bis der Behang wippt
PROG-Taste kurz drücken (ca. 0,5 Sek.), der Behang wippt

3. Anleitung - obere Endlage fix und untere Endlage auf Drehmoment:

Aufwecken mit AUF + AB gleichzeitig, bis der Behang wippt
Drehrichtung prüfen
Falls die Drehrichtung falsch ist, mit der my-Taste ändern. Dazu gedrückt halten, bis der Behang wippt
Obere Endlage: anfahren und mit my + AB-Taste gleichzeitig drücken und speichern
my-Taste kurz drücken. Der Behang stoppt
my-Taste gedrückt halten, bis der Behang wippt
PROG-Taste kurz drücken (ca. 0,5 Sek.), der Behang wippt

4. Anleitung - untere Endlage fix und obere Endlage auf Drehmoment:

Aufwecken mit AUF + AB gleichzeitig, bis der Behang wippt
Drehrichtung prüfen
Falls die Drehrichtung falsch ist, mit der my-Taste ändern. Dazu gedrückt halten, bis der Behang wippt
Untere Endlage: anfahren und mit my + AUF-Taste gleichzeitig drücken und speichern
my-Taste kurz drücken. Der Behang stoppt
my-Taste gedrückt halten, bis der Behang wippt
PROG-Taste kurz drücken (ca. 0,5 Sek.), der Behang wippt

Der Motor ist fertig programmiert, wenn Sie die AUF- oder die AB-Taste kurz drücken und wieder loslassen, sodass der Behang von allein in die entsprechende Richtung fährt.

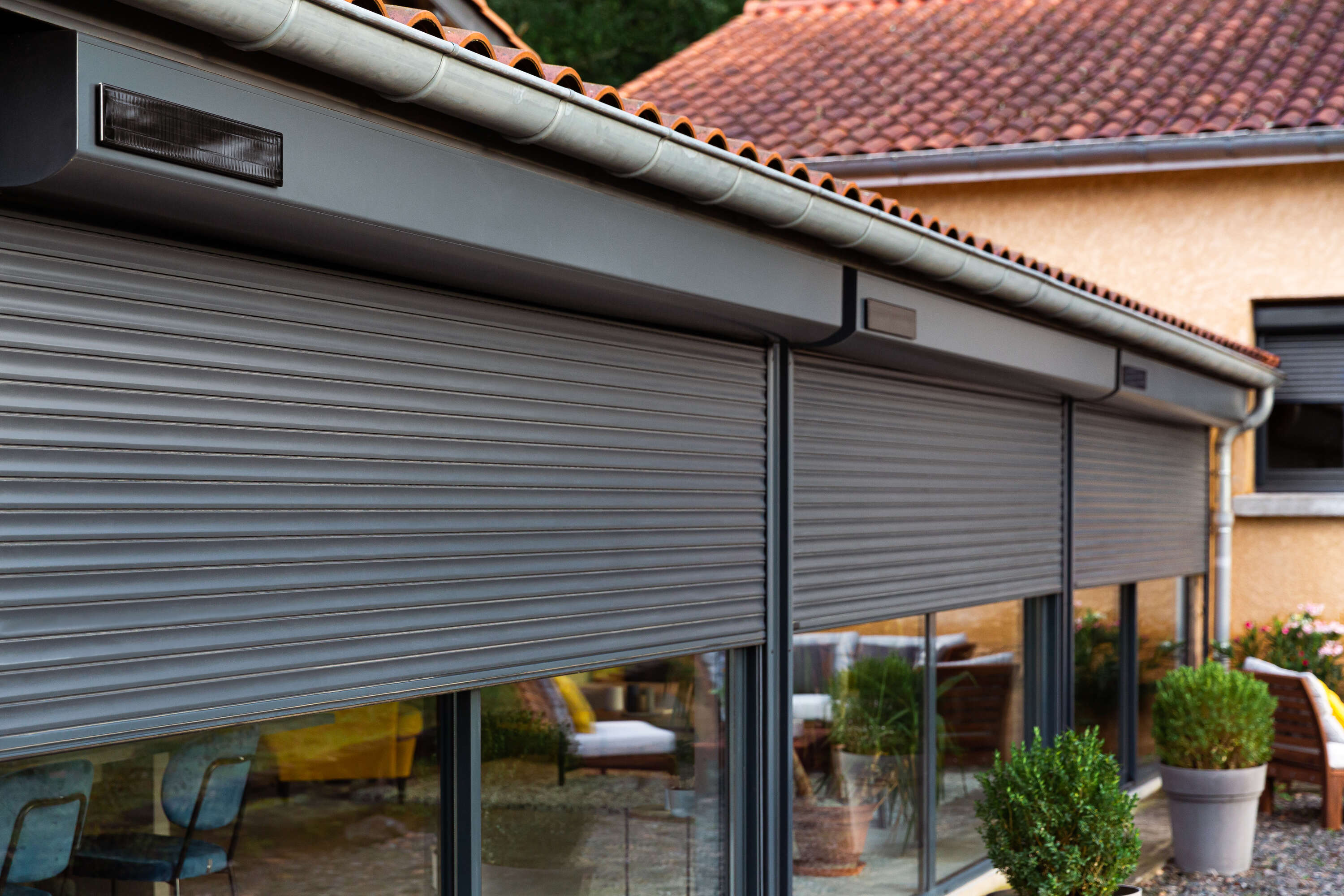

Solarantriebe
